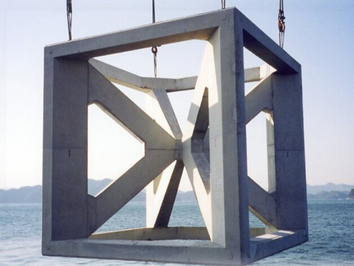

FP魚礁
FP魚礁の内部や周辺では水産生物に対し好適な生息環境が形成され、様々な魚類の餌場・保護場・休息場・隠れ場等として有効に機能します。
全国各地で数多くの実績があり、魚礁の効果調査でも多種多様な魚類の蝟集が確認されています。
FP魚礁の特長
- コンクリート構造のため、長期間にわたり、魚礁としての機能が持続
- 面構造部材で構成されているため、魚に対する刺激面積及び餌料生物の着生面積が大きく、高い蝟集・増殖効果を発揮
- 中心部で交差する斜めの部材（クロスアーム）により周辺に複雑な渦流が発生し、優れた蝟集効果を発揮
- 型枠リース方式による現場一体打ちの強固なブロックであるため、乱積み設置による天然礁に近い効果的な生息環境の造成が可能
| 機種 | 2.00型 | 3.00型 | 3.25型 |
|
|
|
|
| 縦×横×高さ(m) | 3.00×3.00×2.00 | 3.00×3.00×3.00 | 3.25×3.25×3.25 |
| 有効表面積(m2) | 35.44 | 49.89 | 56.63 |
| 空m3(m3) | 18.0 | 27.0 | 34.3 |
| コンクリート量(m3) | 2.76 | 4.87 | 5.43 |
| 空中重量(t) | 6.62 | 11.69 | 13.03 |
| 型枠面積(m2) | 35.44 | 49.89 | 56.63 |
| 乱積み適合 | ○ | ○ | ○ |
| 機種 | 3.30型 | 4.00-R型 | 4.00型 |
|
|
|
|
| 縦×横×高さ(m) | 3.30×3.30×3.30 | 4.00×4.00×4.00 | 4.00×4.00×4.00 |
| 有効表面積(m2) | 52.96 | 77.90 | 84.45 |
| 空m3(m3) | 35.9 | 64.0 | 64.0 |
| コンクリート量(m3) | 4.12 | 8.77 | 10.27 |
| 空中重量(t) | 9.88 | 21.05 | 24.66 |
| 型枠面積(m2) | 53.18 | 77.90 | 84.45 |
| 乱積み適合 | ○ | ○ | ○ |
| 機種 | 5.00-S型 | 5.00型 |
![image](https://u.jimcdn.com/cms/o/s2aef0e6e6bd5067d/userlayout/img/fp500s.png?t=1760677841")
|
|
|
| 縦×横×高さ(m) | 5.00×5.00×5.00 | 5.00×5.00×5.00 |
| 有効表面積(m2) | 128.64 | 128.27 |
| 空m3(m3) | 125.0 | 125.0 |
| コンクリート量(m3) | 16.26 | 17.98 |
| 空中重量(t) | 39.02 | 43.15 |
| 型枠面積(m2) | 128.95 | 128.27 |
| 乱積み適合 | × | × |
| 機種 | 1.5G | 1.5GB |
|
|
|
| 縦×横×高さ(m) | 2.90×2.90×1.50 | 2.90×2.90×1.50 |
| 有効表面積(m2) | 34.59 | 35.07 |
| 空m3(m3) | 9.14 | 9.14 |
| コンクリート量(m3) | 4.017 | 5.028 |
| 空中重量(t) | 9.641 | 12.067 |
| 型枠面積(m2) | 32.316 | 32.788 |
| 乱積み適合 | ○ | × |
| 機種 | 1.6N |
|
|
| 縦×横×高さ(m) | 1.60×1.60×1.60 |
| 有効表面積(m2) | 15.00 |
| 空m3(m3) | 4.10 |
| コンクリート量(m3) | 0.973 |
| 空中重量(t) | 2.335 |
| 型枠面積(m2) | 15.004 |
| 乱積み適合 | 〇 |
| 機種 | スーパー530 | スーパー850 | スーパー1030N |
|
|
|
|
| 縦×横×高さ(m) | 4.20×4.20×5.27 | 6.76×6.76×10.30 | 6.76×6.76×10.30 |
| 有効表面積(m2) | 94.27 | 209.08 | 241.45 |
| 空m3(m3) | 52.5 | 163.7 | 144.5 |
| コンクリート量(m3) | 8.19 | 23.41 | 12.65 |
| 空中重量(t) | 19.78 | 57.70 | 32.74 |
| 型枠面積(m2) | 92.07 | 184.90 | 195.05 |
| 乱積み適合 | × | × | × |
| 機種 | 木材付きFP魚礁5.00P-B型 | FP魚礁3.25-P型 |
|
|
|
| 縦×横×高さ(m) | 5.00×5.00×5.00 | 3.25×3.25×3.25 |
| 基質体積(m3) | 125.0 | 34.3 |
| 空中重量(t) | 64.863 | 15.437 |
・間伐材付き魚礁
FP魚礁内部に間伐材付きのコンクリート製パネルを装着することで魚類の蝟集・増殖機能を強化します。
パネル下部の陰影空間は暗がりを好む魚類の生息場、パネル上部の林立した木材の隙間は魚礁性の強い魚類の生息場となります。また、間伐材の消失後は貫通孔が形成され隠れ場・育成場として機能し続けます。
| 機種 | FP魚礁3.25P-W |
|
|
| 縦×横×高さ(m) | 3.25×3.25×3.25 |
| 基質体積(m3) | 34.3 |
| 空中重量(t) | 14.472 |
・カルベース付きFP増殖礁（側面パネル）
| 機種 | カルベースFP1.5G-NⅡ |
|
|
| 縦×横×高さ(m) | 2.90×2.90×1.75 |
| 基質体積(m3) | 11.0 |
| 空中重量(t) | 12.322 |
| 機種 | 2.00型 | 3.00型 | 3.25型 | 3.30型 | 4.00-Ｒ型 |
| 縦×横×高さ(m) | 3.00×3.00×2.00 | 3.00×3.00×3.00 | 3.25×3.25×3.25 | 3.30×3.30×3.30 | 4.00×4.00×4.00 |
| 有効表面積(m2) | 35.44 | 49.89 | 56.63 | 52.96 | 77.90 |
| 空m3(m3) | 18.0 | 27.0 | 34.3 | 35.9 | 64.0 |
| コンクリート量(m3) | 2.76 | 4.87 | 5.43 | 4.12 | 8.77 |
| 空中重量(t) | 6.62 | 11.69 | 13.03 | 9.88 | 21.05 |
| 型枠面積(m2) | 35.44 | 49.89 | 56.63 | 53.18 | 77.90 |
| 乱積み適合 | ○ | ○ | ○ | ○ | ○ |
| 機種 | 4.00型 | 5.00-S型 | 5.00型 | 1.6Ｎ | 1.5Ｇ |
| 縦×横×高さ(m) | 4.00×4.00×4.00 | 5.00×5.00×5.00 |
5.00×5.00×5.00 |
1.60×1.60×1.60 | 2.90×2.90×1.50 |
| 有効表面積(m2) | 84.45 | 128.64 | 128.27 | 15.00 | 34.59 |
| 空m3(m3) | 64.0 | 125.0 | 125.0 | 4.10 | 9.14 |
| コンクリート量(m3) | 10.27 | 16.26 | 17.98 | 0.973 | 4.017 |
| 空中重量(t) | 24.66 | 39.02 | 43.15 | 2.335 | 9.641 |
| 型枠面積(m2) | 84.45 | 128.95 | 128.27 | 15.004 | 32.316 |
| 乱積み適合 | ○ | × | × | ○ | ○ |
| 機種 | 1.5ＧB | ｽｰﾊﾟｰ530 | ｽｰﾊﾟｰ850 | ｽｰﾊﾟｰ1030Ｎ |
| 縦×横×高さ(m) | 2.90×2.90×1.50 | 4.20×4.20×5.27 | 5.00×5.00×8.50 | 6.76×6.76×10.30 |
| 有効表面積(m2) | 35.07 | 94.27 | 209.08 | 241.45 |
| 空m3(m3) | 9.14 | 52.5 | 163.7 | 144.5 |
| コンクリート量(m3) | 5.028 | 8.19 | 23.41 | 12.65 |
| 空中重量(t) | 12.067 | 19.78 | 57.70 | 32.74 |
| 型枠面積(m2) | 32.788 | 92.07 | 184.90 | 195.05 |
| 乱積み適合 | × | × | × | × |
